    新潔能

    — A股代碼:605111 —

    高端智能手機&智能穿戴用CSP產品介紹

    產品介紹

           智能穿戴設備是近幾年非常火爆的電子消費產品,包括 TWS 耳機、智能手表/手環、智能眼鏡,以及智能服飾、智能配飾,甚至智能鞋墊等。憑借著便攜的使用方式,以及數據交互、云端交互等強大的功能,愈發受到市場和消費者的關注。

           高端智能手機追求高性能的同時,對輕薄的外形、高顏值也提出了很高要求,對于減薄 PCB 厚度,減小 PCB 體積而言,是個巨大的挑戰。電子產品正不斷朝著小型化、輕薄化的方向發展。

           隨著柔性PCB 的迅猛發展,CSP 封裝得到了極大的重視。CSP 產品的體積小、薄,因而它改進了封裝電路的高頻性能,同時也改善了電路的熱性能;另外,CSP 產品的重量也比其它封裝形式的輕得多,在智能穿戴電子設備中得到廣泛應用。

           新潔能針對高端智能手機&智能穿戴領域,推出了 CSP12V-24V 系列產品,以其優異的產品性能,穩定的可靠性,贏得了市場不錯的口碑。



          沒有CSP這樣的小體積封裝,柔性PCB的實現也就無從談起。

          芯片體積越來越小的優勢不言而喻,功耗比、晶元可切割片數等指標都會大幅提高。


    CSP 封裝簡介

           CSP(Chip Scale Package)封裝,是芯片級封裝的意思。整體面積(組裝占用印制板的面積)與芯片尺寸相同或比芯片尺寸稍大一些,整體厚度與芯片厚度相同。CSP封裝可以讓芯片面積與封裝面積之比相當接近1:1的理想情況,約為普通的BGA的1/3,僅僅相當于TSOP芯片面積的1/6。



    CSP 封裝特點及優勢

           CSP 是最先進的集成電路封裝形式,具有如下一些特點:

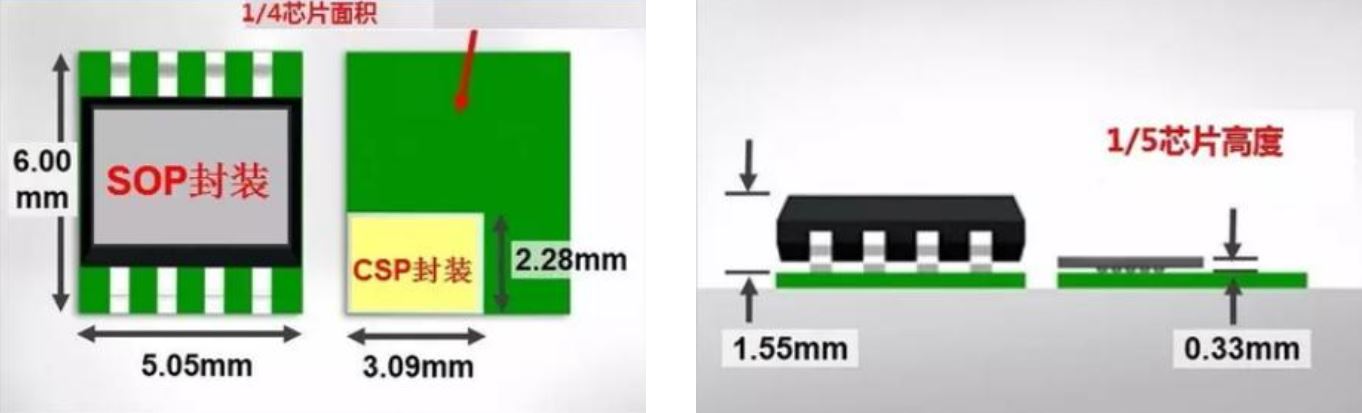

           傳統封裝形式與 CSP 封裝的對比:相同芯片面積,CSP 封裝(右)比 SOP 封裝(左)裝配體積小很多。



    CSP 12V-24V 系列產品

           產品系列列表:




          產品示意圖:



    應用案例

    ??       NCE1227SP 鋰電池 BMS 應用評測結果:
    1、內阻一致性評測:各溫度下內阻一致性好






    0℃

    25℃

    45℃

    1

    3.85mΩ

    4.98mΩ

    7.05mΩ

    2

    4.03mΩ

    5.12mΩ

    7.08mΩ

    3

    3.85mΩ

    4.9mΩ

    6.96mΩ

    4

    4.15mΩ

    5.26mΩ

    7.18mΩ

    5

    3.92mΩ

    5.11mΩ

    7.05mΩ

    6

    3.65mΩ

    4.88mΩ

    6.98mΩ

    7

    4.11mΩ

    5.15mΩ

    7.03mΩ

    8

    3.83mΩ

    5.22mΩ

    7.11mΩ

    9

    4.11mΩ

    5.25mΩ

    7.15mΩ

    10

    4.16mΩ

    5.18mΩ

    7.13mΩ

    11

    3.98mΩ

    4.98mΩ

    6.96mΩ

    12

    4.02mΩ

    5.08mΩ

    7.02mΩ

    13

    4.03mΩ

    5.15mΩ

    7.08mΩ

    14

    3.98mΩ

    5.05mΩ

    7.03mΩ

    15

    3.97mΩ

    5.08mΩ

    6.95mΩ



           2、溫升評估:

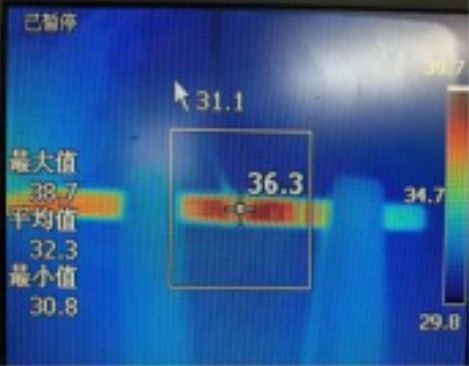

    3A溫升測試:在室溫條件下,使用模擬電源給PCM持續3A充電1H,確認MOS溫升。

    測試數據如下:

    室溫:25.9℃

    MOS最高溫度:36.3℃

    MOS溫升:10.4℃

    結論:Pass

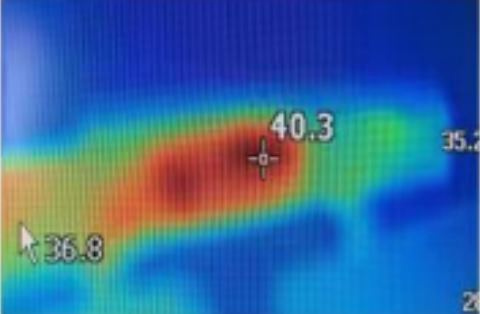

    6A溫升測試:在室溫條件下,使用模擬電源給PCM持續6A充電1H,確認MOS溫升。

    測試數據如下:

    室溫:24.5℃

    MOS最高溫度:40.3℃

    MOS溫升:15.8℃

     結論:Pass





          3、可靠性評估(高溫高濕):

    1.PCM放入溫度55±2℃、相對濕度93%±2%恒濕箱中試驗7天;

    2.將PCM從恒溫恒濕箱中取出,確認PCM充放電及保護功能。

    高溫高濕后測試數據如下:


                                                                                                                   NCE1227保護功能確認


    過充保護(mV)

    過充保護延時(ms)

    過放保護(mV)

    過放保護延時(ms)

    充電過流(A)

    充電過流延時(ms)

    放電過流(A)

    放電過流延時(ms)

    短路保護延時(ms)

    4575

    1003.711

    2550

    20.373

    8050

    16.323

    12200

    11.923

    222

    4575

    989.06

    2550

    20.311

    8150

    15.946

    12200

    11.835

    325

    4575

    945.374

    2550

    19.535

    8000

    15.36

    12200

    11.334

    272

    4575

    998.211

    2550

    20.348

    8350

    16.047

    12200

    11.935

    223

    4575

    987.687

    2550

    19.961

    7850

    15.809

    12200

    11.723

    309

    4575

    992.524

    2550

    20.16

    8150

    16.047

    12200

    11.811

    271

    4575

    963.948

    2550

    19.76

    8150

    15.56

    12200

    11.511

    345

    4575

    1002.485

    2550

    20.36

    8150

    17.011

    12200

    11.935

    388

    4575

    965.436

    2550

    19.798

    8200

    15.477

    12200

    11.51

    305

    4575

    1001.448

    2550

    20.511

    8200

    16.16

    12200

    11.948

    350

    4575

    986.186

    2550

    20.146

    8100

    15.947

    12200

    11.748

    333

    4575

    962.773

    2550

    19.573

    8100

    15.784

    12200

    11.435

    228

    4575

    1012.211

    2550

    20.597

    8100

    16.347

    12200

    12.061

    383

    4575

    972.548

    2550

    19.923

    8000

    15.885

    12200

    11.597

    309

    4575

    993.872

    2550

    20.197

    7850

    17.284

    12200

    11.86

    221


           ESD評估:

           對電池組每個端子或者電路板的輸出端子進行8KV接觸放電測試各10次,和12KV空氣放電測試各10次,每?jī)纱螠y(cè)試之間間隔1min。

           測試結果:ESD測試后各項保護功能正常,電池電壓內阻正常。


    Sample ID

    Electrostatic

    Votage(V)

    AC Impendance(mΩ)

    Appearance

    Function

    1#

    +8KV

    4.35

    56.450

    Pass

    Pass

    -8KV

    4.35

    56.450

    Pass

    Pass

    +12KV

    4.35

    56.450

    Pass

    Pass

    -12KV

    4.35

    56.450

    Pass

    Pass

    2#

    +8KV

    4.36

    56.690

    Pass

    Pass

    -8KV

    4.36

    56.690

    Pass

    Pass

    +12KV

    4.36

    56.690

    Pass

    Pass

    -12KV

    4.36

    56.690

    Pass

    Pass

    3#

    +8KV

    4.35

    56.960

    Pass

    Pass

    -8KV

    4.35

    56.960

    Pass

    Pass

    +12KV

    4.35

    56.960

    Pass

    Pass

    -12KV

    4.35

    56.960

    Pass

    Pass
